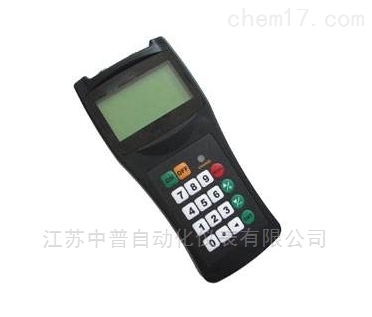

一、TDS-100型手持式超聲波流量計性能特點
測量精度：優于1%
重 復 性：優于0.2%
測量周期：500ms (每秒2次)；
操 作：4×4+2盤盤；帶充電指示燈；
外敷式安裝，操作簡單，方便；
4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等
標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據
自診斷，提示當前工作狀態是否正常
內置鎳氫充電電池可連續工作10小時以上
體 積 ：201×92×42mm
重 量 ：538g
1、主 機 ： 1臺
2、傳感器 ： 1對
可選配傳感器：
標準小型傳感器S 1型 ：（重量75g） －－－－－－－－－－－－ 適用DN15~100mm
標準中型傳感器M1型 ：（重量250g） －－－－－－－－－－-適用DN50~700mm
標準大型傳感器L 1型 ：（重量650g） －－－－－－－－適用DN300~6000mm
高溫小型傳感器S1H 型 ：（重量94g） －－－－－－－－適用DN15~100mm
高溫中型傳感器M1H型 ：（重量150g） －－－－－－－－適用DN50~700mm
標準小型支架傳感器S1Z 型 ：（重量250g） －－－－適用DN15~100mm
標準中型支架傳感器M1Z型 ：（重量1080g）－－－－適用DN50~700mm
3、鋼 鏈 ： 1套 （外綁式傳感器專用）
4、充 電 器 ： 1個
5、數 據 線 ： 1條
6、專用電纜 ： 2條 (單根長5米)
7、偶 合 劑 ： 1瓶
8、卷 尺 ： 1只
9、防 護 箱 ： 1個 （鋁合金）
三、 種類：
A 超聲波流量計 －－－－手持式
4行大液晶漢字顯示,顯示瞬時流量/流速;累積量;信號狀態等;
內置數據記錄器,可記錄相關數據;
標準RS232接口;OCT輸出;
內置電池可連續工作12小時.
體積 200 * 92 * 32
重量 538 g
|
傳感器名稱 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H |
高溫M1H型 |
|
管道尺寸 |
DN15-100 |
DN50-700 |
DN300-6000 |
DN15-100 |
DN50-700 |
|
管道尺寸 |
(1/2”~4”) |
(2”~28”) |
(12”~240”) |
(1/2”~4”) |
(2”~28”) |
|
材質 |
ABS |
特殊高溫材質 |
|||
|
工作頻率 |
1MHZ |
||||
|
安裝方式 |
V(N、W) |
V、Z |
Z |
V(N、W) |
V、Z |
|
標定 |
整機配對標定 |
||||
|
磁性 |
磁性 |
無磁性 |
|||
|
適用溫度 |
32℉～158℉(0°℃～70℃) |
32℉～320℉(0°℃～160℃) |
|||
|
防護等級 |
IP65 |
||||
|
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
|
重量(g/對) |
75 |
250 |
650 |
94 |
150 |
|
介質種類 |
水、海水、廢水、化學液體、石油、原油、酒精、啤酒，等等 |
||||
|
介質濁度 |
≤20000ppm且氣泡含量小 |
||||
|
適用管道材質 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里 |
||||
|
管道襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯 |
||||
|
傳感器電纜 |
標準配置：5米X2，可選配10米X2或15米X2 |
||||
B 超聲波流量計 －－－－便攜式
中英文液晶顯示 操作簡單，讀取更直觀;
內置微型打印機;
4 * 4 + 2 式鍵盤;
內置電池可連續工作24小時;
配備一體式防護箱.
體積 258 * 100 * 180
重量 2.5 Kg
C．超聲波流量計 / 熱量計－－－－固定盤裝式
全中文顯示或英文液晶顯示 ;
結構緊湊,堅固,采用國際的壓鑄鋁機殼;
電源AC 220V , DC24V 兩用;
多種輸出方式： RS485、電流環、OCT、繼電器等輸出方式;
測量精度 1級;
重量 2 Kg.
D 超聲波流量計 / 熱量計－－－－固定壁掛式(防爆型)
全中文顯示或英文液晶顯示 ;
采用符合國標的機殼;(面框尺寸 80 * 160 mm )
電源AC 220V , DC24V 兩用;
多種輸出方式： RS485、電流環、OCT、繼電器、4~20mA輸出等;
測量精度：1級;
防爆標志 dIIBT4
重量 7 Kg.
