插入式渦輪流量計的插入檢測頭里的葉輪被流體推動旋轉，周期性的改變了檢測線圈磁回路的磁阻，使檢測線圈內的磁通量發生周期性的變化，因而在檢測線圈內感應電脈沖流量信號。此信號的頻率f(次/秒)，與流過管道的體積流量Q(米3l秒)成正比，其比例系數即為傳感器的儀表系數K，因耐有f=K"Q。電脈沖信號經前置放大器放大后送入二次儀表，其波形為矩形脈沖，經進一步放大整形，分成二路。一路送系數換算電路，再經功率放大送積算器，得到體積流量累積量;另一路送分頻電路，再經頻率/電流轉換輸出0~10mA(或4~20mA)電流信號，同時在二次儀表上顯示瞬時流量。

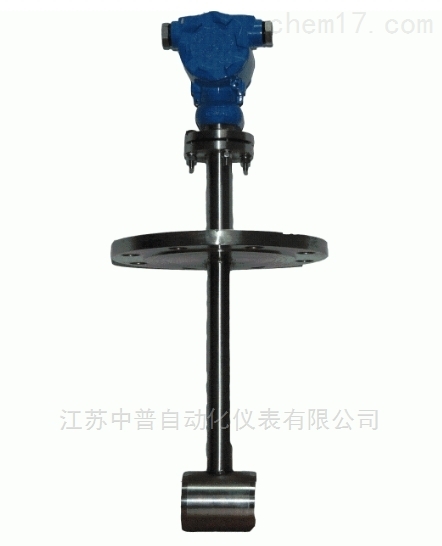

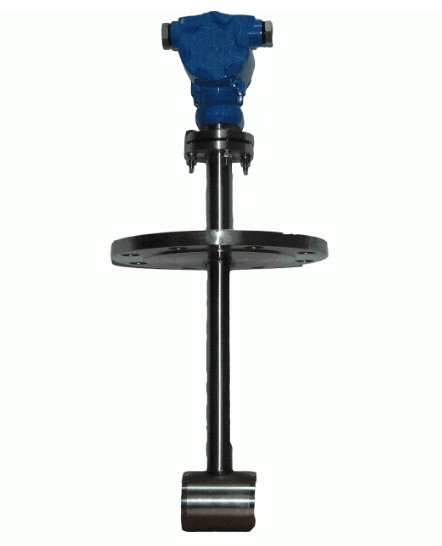

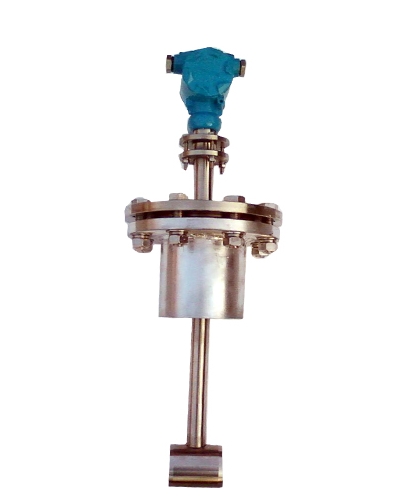

ZP-LWCQ（切向）及ZP-LWCB（軸向）型插入式渦輪流量流量計（簡稱傳感器）與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。
產品特點
| ZP-LWCA的特點 | ZP-LWCB的特點 |
| 抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中懸浮雜物，使其不纏繞在切向式葉輪的葉片上。 | 傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。 |
| 抗電磁干擾和抗振能力強。 | 抗電磁干擾和抗振能力強。 |
| 傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。 | 更換葉輪和軸承后，儀表系數不變。 |
| 更換葉輪和軸承后，儀表系數不變。 | 流量范圍寬，下限流速低。 |
| 流量范圍寬，下限流速低。 | 成套流量計對流體總量的計量誤差小。 |
| 成套流量計對流體總量的計量誤差小。 | 幾乎無壓力損失，節省動力電耗。 |
| 幾乎無壓力損失，節省動力電耗。 | 傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。 |
| 傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。 | 有截止閥的傳感器，安裝和拆卸時都不須斷流。 |
| 有截止閥的傳感器，安裝和拆卸時都不須斷流。 | 水平，豎直，傾斜的管道均可使用。 |
| 水平，豎直，傾斜的管道均可使用。 | 成套流量計的購置，安裝和維修費用低。 |
| 成套流量計的購置，安裝和維修費用低。 |
流量范圍
| 型號 | 被測管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m3/h | ||
| 全流量范圍 | 準確度為顯示值的±2.5%的流量范圍 | 準確度為顯示值的±5%的流量范圍 | |||
| ZP-LWCA-100* | 100 | 6-150 | 10-150 | <10-6 | |
| ZP-LWCA-150 | 150 | 13-200 | 20-200 | <20-13 | |
| ZP-LWCA-200 | 200 | 23-300 | 40-300 | <40-23 | |
| ZP-LWCA≤400* | 100 | 906 | 6-150 | 10-150 | <10-6 |
| 150 | 13-200 | 20-200 | <20-13 | ||
| 200 | 23-300 | 40-300 | <40-23 | ||
| 250 | 36-450 | 62-450 | <62-36 | ||
| 300 | 52-650 | 90-650 | <90-52 | ||
| 350 | 70-900 | 120-900 | <120-70 | ||
| 400 | 92-1100 | 160-1100 | <160-92 | ||
| ZP-LWCA≤800 | 500 | 1106 | 150-1800 | 250-1800 | <250-150 |
| 600 | 220-2500 | 360-2500 | <360-220 | ||
| 700 | 280-3500 | 450-3500 | <450-280 | ||
| 800 | 380-4500 | 640-4500 | <640-380 | ||
| ZP-LWCA>800* | 900 | 1306 | 460-5800 | 800-5800 | <,;800-460,, |
| 1000 | 600-7000 | 990-7000 | <990-600 | ||
| 1100 | 700-8500 | 1200-8500 | <1200-700 | ||
| 型號 | 被測管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m3/h | ||
| 全流量范圍 | 準確度為顯示值的±2.5%的流量范圍 | 準確度為顯示值的±5%的流量范圍 | |||
| ZP-LWCB-100* | 100 | 3-150 | 5-150 | <5-3 | |
| ZP-LWCB-150 | 150 | 7-200 | 10-200 | <10-7 | |
| ZP-LWCB-200 | 200 | 12-300 | 20-300 | <20-12 | |
| ZP-LWCB≤400* | 100 | 900 | 3-150 | 5-150 | <5-3 |
| 150 | 7-200 | 10-200 | <10-7 | ||
| 200 | 12-300 | 20-300 | <20-12 | ||
| 250 | 18-450 | 31-450 | <31-18 | ||
| 300 | 26-650 | 45-650 | <45-26 | ||
| 350 | 35-900 | 60-900 | <60-35 | ||
| 400 | 46-1100 | 80-1100 | <80-46 | ||
| ZP-LWCB≤800 | 500 | 1100 | 75-1800 | 125-1800 | <125-75 |
| 600 | 110-2500 | 180-2500 | <180-110 | ||
| 700 | 140-3500 | 225-3500 | <225-140 | ||
| 800 | 190-4500 | 320-4500 | <320-190 | ||
| ZP-LWCB>800* | 900 | 1300 | 230-5800 | 400-5800 | <400-230 |
| 1000 | 300-7000 | 495-7000 | <495-300 | ||
| 1100 | 350-8500 | 600-8500 | <600-350 | ||
儀表選型
| 型號 | 說明 | |||
| ZP-LWC— | □ | □ | □ | |
| 葉輪形式 | Q | 切向式 | ||
| B | 軸向式 | |||
| 結構形式 | ≤或> | 表示有截止閥 | ||
| — | 表示無截止閥 | |||
| 公稱通徑 | （mm） | 用戶管道口徑 |
||
插入式渦輪流量計有許多獨到的優點:
1、適合用于大口徑管道和舊管線：
當今工業生產規模日益擴大，水、化工掖等的輸送管道口徑越來越大。為保護環境對污水進行處理的管道甚至比工藝管道還粗。這些大口徑管道采用傳統的計量裝置，因須斷開管道串接進去，不僅儀表本身笨大粗重，多耗材料，安裝費用也很高。為了在拆下計量裝置檢修時維持生產，一般還須設置副線，形成“一表三閥”的傳統格局。這對于大口徑管道來說尤為不利。大口徑的截止閥不僅體積大，價錢貴，且安裝時占地多。在舊管線上加裝流量計時，上述問題更顯得麻煩，有時候要在舊管線上增設副線(一表三閥)囿于環境幾乎是不可能的。采用插入式計量?jī)x表后，這個問題得到了很好的解決。儀表體積大大縮小，重量很輕，安裝、維修十分方便。
2、阻力小，插入損耗少：
傳統的流量計量裝置串接到管道中，全部流體都流經計量裝置，插入損耗較大是不可避免的。采用插入式計量，敏感元件(檢測部件)是插入在管道中的，與管道的總橫截面相比只占很小一部分，因而阻力比傳統的流量計小得多，壓力損失小意味著插入式計量的動力損耗小，這在節能方面意義重大。因?yàn)榱髁坑?jì)使用非常普遍**，一臺節約一點，累加起來，節能效益相當驚人。
3、拆裝、維修方便：
傳統的流量計在拆出檢修時，管道中斷出現一個缺口，影響生產，因而維修不便，前已述及增設副線，增大了安裝費用。有些場合，因不便或不能設置副線，因維修流量計而中斷了生產.，或者生產不能停頓，只好壞了也不修，放棄計量。采用插入式計量后，安裝和拆卸都很快捷方便，對生產影響較小。更有設計得巧妙的，可以不停頓地拆裝流量計傳感頭(如LWCQ型流量計)，那就更方便了。
在流量計量中運用插入式檢測原理設計檢測部件，優點很多，在大口徑管道和舊管線上加裝流量計值得優先考慮選用，代表了流量計量的一種發展方向。在宜賓化纖廠采用LWCQ型插入式渦輪流量計解決了全廠生產用水的計量，較好地體現了插入式計量省錢、節能、便于維修的優點。
