產品展示
型號:YE-100、150
產品時間:2020/4/30 15:33:02
簡要描述:

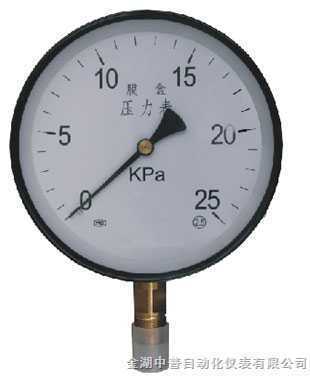

膜盒壓力表適用于測量對銅合金不起腐蝕作用,無爆炸危險的微壓和負壓。氣體**應用于鍋爐通風和氣體管道等設備上,本儀表可以就地安裝并現場指示。
型號
精度等級
測量范圍 pa
結構特點
接頭螺紋
YE-60YE-100YE-150
2.5
正壓 0--160 250 400600 1000 1600 25004000 600010000 16000 2500040000負壓 -160-0 同正壓正負壓 -80--80 -120--120-200--200 -300--300-500--500 -800--800-1200--1200 -2000--2000-3000--3000 -5000--5000-8000--8000 12000--12000(0-8000 -8000--0-20000-20000 限微壓表用 )
徑向
M14×1.5M20×1.5
YE-60ZTYE-100ZTYE-150ZT
軸向帶前邊
YEJ-101YEJ-111YEJ-121
矩形
外向尺寸
80×160×200mm80×160×200mm
■ 結構原理
儀表由測量系統(包括接頭,波紋膜盒等),傳動機構(包括拔桿機構,齒輪傳動機構),指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下,其自由端產生相應的彈性變形,再經拔桿一齒輪傳動機構的傳動并予放大,由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
YE-100外形尺寸
YE-150外形尺寸
